Les gestionnaires d"installations sont confrontés à une tension opérationnelle constante : trouver un équilibre entre les mandats rigoureux de contrôle de sécurité et la nécessité d"un trafic piétonnier à haut débit et sans friction. L"achat d"un mauvais scanner de bagages entraîne des taux élevés de fausses alarmes, une fatigue de l"opérateur, de graves goulots d"étranglement opérationnels et des manquements potentiels à la conformité. Lorsque les points de contrôle reculent, le personnel de sécurité se précipite et la probabilité de menaces manquées augmente de façon exponentielle. Choisir le bon équipement nécessite d"aller au-delà des spécifications de base pour comprendre l"impact direct des outils avancés d"imagerie, de puissance de traitement et de logiciels sur les opérations quotidiennes sur le terrain.

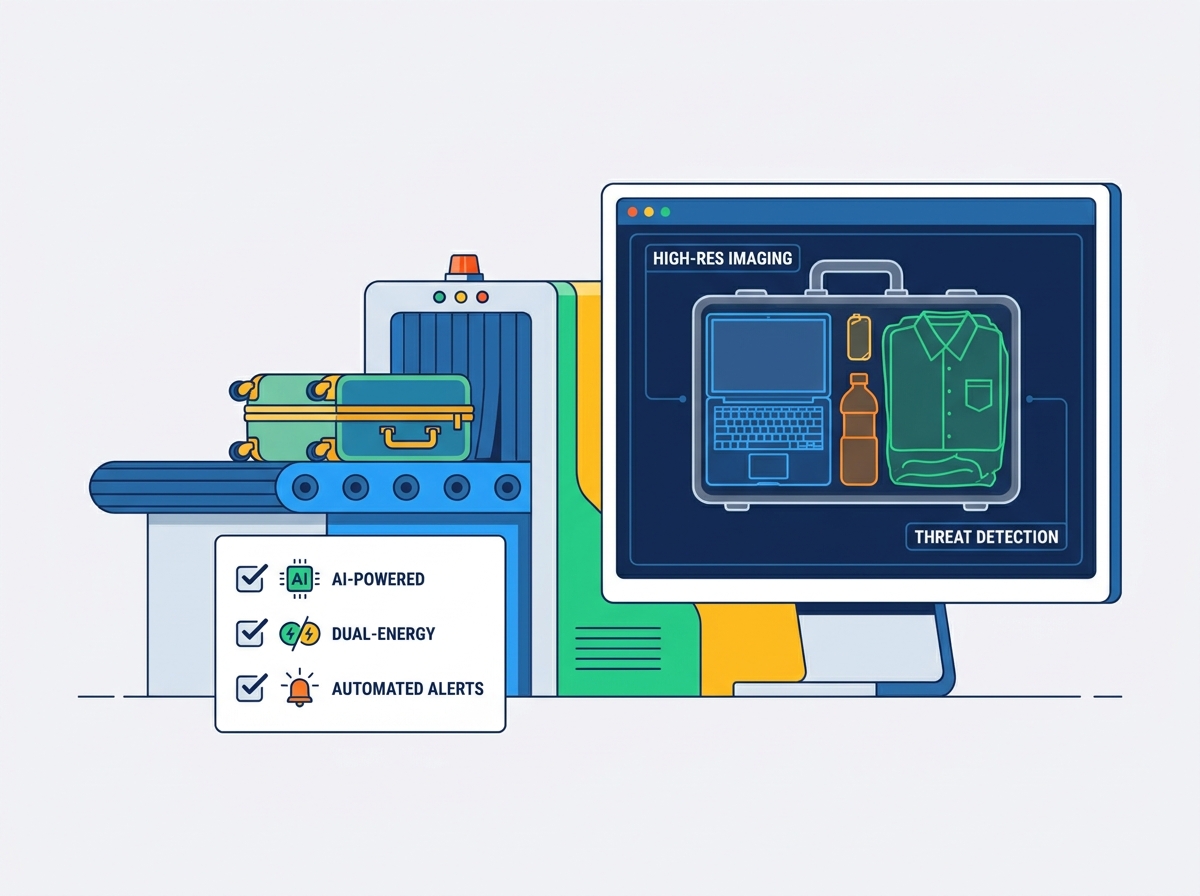

Ce guide d'évaluation technique détaille les fonctionnalités matérielles et logicielles spécifiques que les équipes d'approvisionnement doivent exiger lors de la comparaison de niveau entreprise des scanners à rayons X . En comprenant les principales capacités de détection et l'efficacité du débit, les organisations peuvent déployer des systèmes qui maintiennent des périmètres de sécurité stricts sans compromettre la vitesse opérationnelle. Nous détaillerons les spécifications exactes nécessaires pour gérer les volumes de pointe tout en maintenant une précision de détection absolue.
La précision de la détection repose sur la double énergie : les machines à énergie unique sont obsolètes pour une sécurité complexe ; la biénergie est obligatoire pour faire la distinction entre les matériaux organiques (explosifs/contrebande) et inorganiques (métaux).
Le débit est dicté par les spécifications matérielles : la taille du tunnel, la vitesse du convoyeur et la tension du générateur doivent être directement alignées sur le volume de bagages et les dimensions des articles aux heures de pointe de votre installation.
Le logiciel de l'opérateur est un multiplicateur de force : la manipulation avancée des images, les palettes multicolores et la projection d'images de menace (TIP) sont essentielles pour réduire les erreurs humaines et maintenir la vigilance de l'opérateur.
La conformité n'est pas négociable : les machines présélectionnées doivent répondre aux normes réglementaires régionales (par exemple, TSA, ECAC) et à des seuils stricts de radioprotection.
Table des matières
Le profil de menace spécifique d"une installation dicte les spécifications techniques nécessaires. Un contrôle d"armes dans un palais de justice nécessite des capacités différentes de celles d"un point de contrôle douanier ciblant les stupéfiants ou la contrebande agricole. Identifier si vos principales menaces sont des métaux denses, des composés organiques ou des composants électroniques complexes établit les exigences de base en matière de pénétration et de différenciation des matériaux. Vous devez mapper vos choix matériels directement sur les éléments que vous comptez intercepter.
Il existe un compromis constant entre le scanning à forte pénétration et les vitesses de convoyage rapides. Les générateurs à forte pénétration garantissent que les parcelles denses sont minutieusement numérisées, mais le traitement d"images complexes prend du temps. L"établissement de mesures de base pour des temps de traitement acceptables garantit que le point de contrôle peut gérer les volumes de pointe sans créer de files d"attente inacceptables. Si votre établissement traite des milliers de sacs par heure, vous avez besoin d"un système qui restitue les images instantanément, sans décalage.
La transmission de rayons X à double énergie sépare les matériaux selon leur numéro atomique (numéro Z). Le système utilise deux niveaux d’énergie distincts pour mesurer la manière dont différents matériaux absorbent les rayons X. Cela permet au logiciel de calculer la composition matérielle des éléments analysés, fournissant ainsi des données critiques pour l"identification des menaces. Les systèmes mono-énergie ne présentent que des formes et des densités, ce qui les rend totalement inadaptés aux environnements de sécurité modernes où les menaces sont souvent déguisées en objets du quotidien.
Les opérations de sécurité modernes sont passées d’une imagerie obsolète à 3 couleurs à des palettes avancées de 4 et 6 couleurs. Cela permet une identification précise des matériaux, permettant aux opérateurs de distinguer des différences subtiles de densité et de composition. Le résultat opérationnel est la capacité de coder par couleur les matériaux avec précision pour éviter les menaces manquées.
Catégorie de matériau | Code couleur standard | Exemples courants |
|---|---|---|
Organique | Orange | Plastiques, nourriture, papier, explosifs, stupéfiants |
Inorganique | Bleu | Acier, fer, métaux épais, armes |
Métaux mixtes/légers | Vert | Aluminium, verre, électronique complexe |
Très dense | Noir / Opaque | Blindage en plomb, blocs d"acier épais |
Les mesures de pénétration standard définissent la capacité d"une machine à voir à travers des objets denses, généralement mesurée par la capacité à pénétrer 35 mm à 40 mm d"acier. Une pénétration élevée garantit que les colis denses sont minutieusement analysés, empêchant ainsi les menaces d"être cachées derrière un épais blindage métallique. Si la tension de pénétration est insuffisante pour la densité de bagages typique de l"installation, le risque de faux négatifs augmente considérablement. Les opérateurs verront une masse noire sur l’écran et seront obligés d’ouvrir manuellement le sac, détruisant ainsi les mesures de débit.
La résolution des fils, mesurée en AWG (American Wire Gauge), a un impact sur la clarté des fils fins utilisés dans les détonateurs. modernes Les scanners à rayons X ciblent généralement les calibres 38 AWG à 40 AWG, garantissant que les opérateurs peuvent détecter les composants complexes des engins explosifs improvisés. Plus le numéro AWG est élevé, plus le fil que la machine peut résoudre à l'écran est fin.
Des algorithmes logiciels avancés calculent le numéro atomique effectif (Z-eff) pour signaler instantanément des composés organiques, des explosifs ou des stupéfiants spécifiques. Cette analyse automatisée fournit une couche de sécurité essentielle, mettant en évidence les menaces potentielles qui pourraient passer inaperçues par la seule inspection visuelle. Lorsque le logiciel détecte une signature Z-eff correspondant à un explosif connu, il alerte immédiatement l"opérateur, généralement en mettant en surbrillance l"objet dans une case rouge clignotante.
Le décapage avancé des matériaux, piloté par logiciel, permet aux opérateurs de supprimer les couches organiques ou inorganiques à l"écran pour isoler les menaces cachées. Il s’agit d’une amélioration significative par rapport à la cartographie des couleurs de base, fournissant les outils nécessaires pour analyser efficacement les sacs complexes et encombrés. Si une arme est cachée derrière un épais boîtier en plastique, l"opérateur peut retirer la couche organique orange pour révéler la forme métallique bleue en dessous.
La projection d"images de menace (TIP) est une fonctionnalité logicielle qui projette artificiellement des objets virtuels menaçants, tels que des armes à feu, des couteaux ou des engins explosifs, dans des analyses de routine des bagages. Celui-ci teste et suit la vigilance des opérateurs, garantissant qu"ils restent vigilants pendant les longs quarts de travail. Le TIP est souvent nécessaire pour la conformité réglementaire, les audits de performance et la formation continue des opérateurs. Lorsqu"un opérateur identifie correctement un objet TIP, le système enregistre le succès ; s"ils le manquent, le système enregistre l"échec à des fins de reconversion.
La reconnaissance automatisée de cibles (ATR) basée sur l"IA utilise des algorithmes d"apprentissage automatique pour analyser, identifier et encadrer automatiquement les objets suspects. Cela aide les opérateurs humains en mettant en évidence les armes, liquides ou aérosols potentiels, minimisant ainsi la fatigue et améliorant les taux de détection globaux. ATR agit comme une deuxième paire d"yeux, scannant constamment chaque pixel sans souffrir de la fatigue qui affecte les opérateurs humains après des heures passées à regarder un moniteur.
Les tailles de tunnel standard sont classées en fonction de l"application prévue. Vous devez faire correspondre les dimensions physiques de la machine aux articles réels que vous traitez quotidiennement. Un tunnel de 50x30 cm convient au courrier et aux sacs à main, tandis qu"un tunnel de 60x40 cm accueille les bagages cabine standards. Pour le fret et les bagages surdimensionnés, un tunnel de 100 x 100 cm ou plus est requis.
Faire correspondre la taille du tunnel à la plus grande parcelle standard attendue de l"installation évite les goulots d"étranglement lors du déchargement. Forcer des objets surdimensionnés à passer par un scanner sous-dimensionné endommage l’équipement et ralentit l’ensemble du processus de contrôle. Si un sac reste coincé, toute la ligne s"arrête pendant que le personnel élimine le bourrage.
Taille du tunnel (L x H) | Demande principale | Environnement typique |
|---|---|---|
50 x 30 cm | Courrier, petits colis, sacs à main | Lobbies d"entreprise, salles de courrier |
60 x 40 cm | Bagages cabine, sacs à dos | Points de contrôle des aéroports, palais de justice |
100 x 100 cm | Bagages surdimensionnés, petite cargaison | Douanes, plateformes logistiques |
150 x 150 cm+ | Cargaison palettisée, fret volumineux | Installations de fret aérien, ports maritimes |
Les vitesses de convoyeur standard varient généralement de 0,20 à 0,23 mètres par seconde. Cette vitesse se traduit directement par le débit d"articles par heure, déterminant la rapidité avec laquelle un point de contrôle peut traiter le trafic. Les capacités de charge maximales, souvent de 150 à 200 kg réparties uniformément, garantissent que le système peut manipuler des objets lourds sans solliciter les mécanismes d"entraînement.
Un moteur sous-spécifié pour les environnements de chargement lourd introduit des risques mécaniques. Un système de convoyeur qui peine sous de lourdes charges connaîtra des pannes fréquentes, entraînant des temps d’arrêt inacceptables. Vous avez besoin de moteurs de qualité industrielle et de rouleaux renforcés si vous envisagez de numériser des boîtes à outils lourdes ou des marchandises denses.
Les générateurs standard de 140 kV offrent une pénétration suffisante pour un contrôle de base, tandis que les générateurs à haute pénétration de 160 kV ou 180 kV offrent une meilleure pénétration en profondeur pour les marchandises denses. Une tension plus élevée est directement liée à la capacité de voir à travers des matériaux épais. Si vous scannez des conteneurs métalliques épais, un générateur de 140 kV rebondira simplement, offrant une visibilité interne nulle.
La différence essentielle entre les systèmes Single-View et Dual-View réside dans la perspective fournie. Les systèmes Dual-View génèrent simultanément des perspectives horizontales et verticales. Cela élimine le besoin de repositionner physiquement et de réanalyser les sacs, ce qui améliore considérablement le débit et la détection des menaces plates. Un couteau posé à plat peut être invisible depuis une vue de haut en bas, mais apparaîtra clairement sur le moniteur à vue latérale.
Les pipelines de traitement d"image à faible latence sont essentiels pour transformer les signaux bruts des capteurs en images numériques à l"écran avec un décalage nul à des vitesses de convoyeur élevées. Les opérateurs s"appuient sur des outils de manipulation et de filtrage d"images en temps réel, notamment le zoom continu (jusqu"à 64x), l"amélioration des contours, la netteté, l"imagerie inverse (noir/blanc) et le filtrage à pénétration élevée/faible.
L’impact ergonomique de la console de commande et la latence du traitement des images affectent directement la fatigue de l’opérateur lors des longs quarts de travail. Un logiciel fluide et réactif permet aux opérateurs d’analyser les images rapidement et avec précision sans frustration. Si le logiciel bégaie ou prend deux secondes pour appliquer un filtre, l"opérateur cessera d"utiliser les filtres, compromettant ainsi la sécurité.
L"intégration réseau centralisée connecte plusieurs scanners à un seul serveur de supervision. Cela permet l"archivage à distance, la gestion centralisée des TIP et le multiplexage, où les opérateurs distants examinent les images de plusieurs machines à partir d"une salle de contrôle centrale. Cette architecture améliore l"efficacité et standardise les protocoles de dépistage dans un établissement.
En retirant les opérateurs du sol bruyant du point de contrôle et en les plaçant dans une salle de multiplexage calme et climatisée, vous réduisez les distractions et améliorez les taux de détection. Le réseau permet également aux superviseurs de diffuser simultanément des mises à jour logicielles et de nouvelles bibliothèques TIP sur toutes les machines.
Des normes strictes en matière de fuite de rayonnement imposent que les émissions doivent être inférieures à 0,1 µSv/h à 10 cm du boîtier. Les dispositifs de sécurité physique tels que les rideaux double couche imprégnés de plomb, les boutons d"arrêt d"urgence et les interrupteurs de verrouillage garantissent la sécurité de l"opérateur et du public. Si une main pénètre dans le tunnel, les interrupteurs de verrouillage doivent immédiatement couper l"alimentation du générateur.
Les équipes d"approvisionnement doivent vérifier les certifications clés, telles que la conformité aux normes FDA/CDRH, CE, TSA ou CEAC. Les systèmes de détection de rayonnement intégrés dans le boîtier du scanner surveillent les niveaux de radioprotection en temps réel, assurant ainsi une vérification continue du fonctionnement sûr. Ne déployez jamais une machine dépourvue de documentation de conformité régionale appropriée.
Les contraintes de préparation du site doivent être abordées avant l’installation. Cela comprend l"évaluation de l"empreinte physique, des exigences de charge au sol et de la stabilité de l"alimentation électrique. Ne pas préparer correctement le site entraîne des retards d’installation et des problèmes opérationnels. Les scanners lourds nécessitent un revêtement de sol renforcé et des circuits électriques dédiés pour empêcher les fluctuations de puissance d"endommager les capteurs d"imagerie sensibles.
L’adoption et la formation des opérateurs sont essentielles pour maximiser la valeur des fonctionnalités avancées. Une mauvaise formation conduit à une sous-utilisation de l’équipement. L"obligation de programmes de certification fournis par les fournisseurs garantit que les opérateurs comprennent comment utiliser efficacement les outils de différenciation et de filtrage des matériaux. Une machine est aussi bonne que la personne qui lit l’écran.
Des accords de niveau de service (SLA) sont nécessaires pour l"étalonnage de routine, le remplacement du générateur et l"application de correctifs logiciels. La maintenance proactive minimise les temps d"arrêt et garantit que l"équipement continue de fonctionner à des performances optimales. Les générateurs de rayons X se dégradent avec le temps et nécessitent un réétalonnage périodique pour maintenir la clarté de l"image et les mesures de pénétration.
Choisir les bons scanners à rayons X est essentiel pour parvenir à une détection fiable des menaces, à des opérations de contrôle efficaces et à une conformité réglementaire à long terme. L"évaluation des performances matérielles et des capacités logicielles intelligentes aide les organisations à créer des systèmes d"inspection de sécurité plus sûrs, plus rapides et plus efficaces.
Chez Eastimage , nous nous spécialisons dans les systèmes avancés d'inspection de sécurité aux rayons X pour les aéroports, les douanes, la logistique, les installations gouvernementales et les infrastructures critiques du monde entier. Nos technologies de contrôle innovantes et notre assistance technique professionnelle aident les clients à améliorer la précision de la détection, l’efficacité opérationnelle et la conformité aux normes de sécurité internationales.
Avant d"investir dans des scanners à rayons X, évaluez soigneusement votre environnement de contrôle, vos exigences de débit, votre profil de menace, vos besoins d"expansion futurs et vos capacités logicielles pour garantir la solution de sécurité à long terme la plus efficace.
R : Les scanners à double vue génèrent simultanément deux angles distincts (horizontal et vertical). Cela évite les angles morts, améliore la détection des menaces plates et réduit considérablement le besoin de repositionner physiquement et de réanalyser les sacs, augmentant ainsi le débit.
R : La cartographie des couleurs standard utilise l"orange pour les matériaux organiques (comme les plastiques, les aliments ou les explosifs), le bleu pour les matériaux inorganiques (comme les métaux denses), le vert pour les matériaux mixtes ou les métaux légers et le noir pour les matériaux très denses que les rayons X ne peuvent pas pénétrer.
R : Un rendu rapide et une faible latence évitent le décalage d’affichage. Cela permet aux opérateurs d"appliquer des filtres, de zoomer et d"analyser les images en temps réel pendant que les sacs se déplacent le long du convoyeur, garantissant ainsi le bon déroulement des opérations et évitant les goulots d"étranglement.
R : La durée de vie typique d"un générateur est de 5 à 10 ans, en fonction des heures de fonctionnement et de l"intensité d"utilisation. Un entretien et un étalonnage réguliers sont nécessaires pour maximiser cette durée de vie.
R : TIP projette artificiellement des objets de menace virtuels dans des analyses de routine pour tester la vigilance de l"opérateur. Il est souvent légalement requis par les autorités aéronautiques ou gouvernementales à des fins de conformité, d’audit de performance et de formation continue.
R : La règle générale consiste à baser la taille du tunnel sur le plus grand 80e centile d"objets passant par le point de contrôle spécifique. Cela garantit que la grande majorité des articles s’adaptent sans provoquer de goulots d’étranglement lors du déchargement.
R : Oui, ils sont totalement sans danger pour les appareils électroniques modernes comme les ordinateurs portables et les smartphones. Cependant, les films photographiques à très haute sensibilité (généralement ISO 800 ou plus) peuvent être endommagés et doivent être inspectés manuellement.
