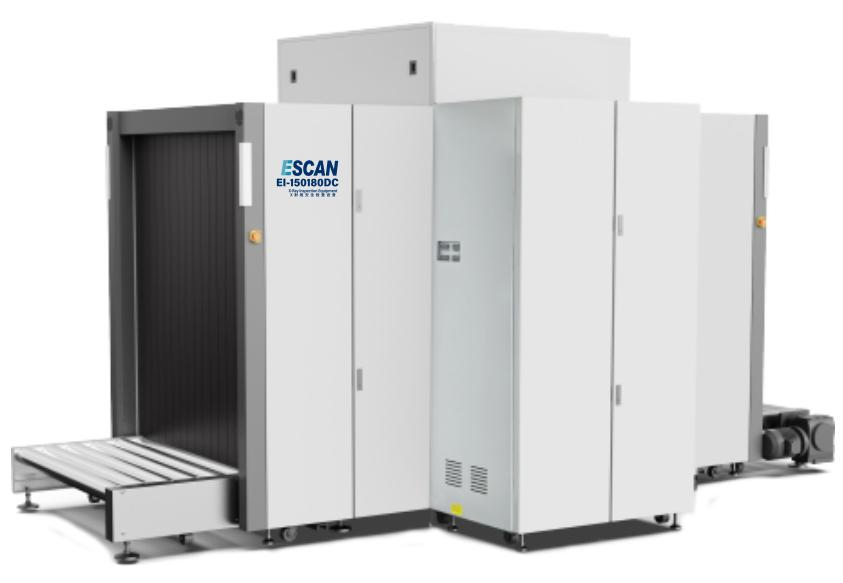

Alimentation du scanner à rayons X et exigences UPS pour un nouveau point de contrôle

Les opérations des points de contrôle de sécurité exigent une fiabilité absolue. Les anomalies de courant ou les pannes électriques soudaines entraînent des goulots d’étranglement opérationnels immédiats. Lorsque l’équipement de contrôle tombe en panne, les lignes de sécurité s’arrêtent, la détection des menaces est compromise et le matériel d’imagerie coûteux risque d’être endommagé. Les gestionnaires d"installations et les directeurs de la sécurité finalisent souvent l"achat de scanners avant d"auditer leur infrastructure électrique existante. Ce mauvais alignement entraîne des déploiements retardés, des rénovations électriques coûteuses et des garanties annulées en raison d"une alimentation électrique inappropriée.

La mise en œuvre d’une stratégie électrique proactive évite ces pannes. L"évaluation des circuits dédiés, du conditionnement de l"énergie et des systèmes d"alimentation sans interruption (UPS) représente un chemin critique pour tout nouveau déploiement de point de contrôle. Une planification électrique appropriée garantit un fonctionnement continu, protège les capteurs d’imagerie sensibles et maintient un contrôle à haut débit pendant les transitions électriques des installations. Vous devez adapter la capacité électrique de votre installation aux exigences spécifiques de la technologie de criblage moderne avant de commencer l"installation.

• L"infrastructure dédiée n"est pas négociable : les scanners à rayons X nécessitent des circuits dédiés avec des masses isolées pour empêcher le bruit électrique de dégrader la qualité de l"image ou de déclencher de faux diagnostics.

• Le courant d"appel dicte le dimensionnement du circuit : les disjoncteurs et les systèmes UPS doivent être dimensionnés pour gérer la surtension initiale (courant d"appel) du générateur de rayons X, et pas seulement la consommation de fonctionnement en régime permanent.

• L"onduleur à double conversion en ligne est la norme : les modèles d"onduleurs interactifs en ligne sont insuffisants pour les équipements de sécurité sensibles ; des modèles en ligne à double conversion sont nécessaires pour fournir une batterie de secours sans temps de transfert et un conditionnement d"énergie actif.

• Charges variables et planification des installations à impact thermique : la consommation électrique des scanners à rayons X se traduit directement par la génération de chaleur, nécessitant une planification CVC intégrée qui prend en compte à la fois le débit de pointe et les modes veille à détection automatique.

Comprendre les exigences d"alimentation de base du scanner à rayons X

L"établissement de spécifications électriques de base maintient l"équipement de contrôle opérationnel sans déclencher de disjoncteurs ni dégrader la durée de vie des composants. Vous devez cartographier les demandes de puissance exactes de l"équipement que vous avez choisi avec les panneaux électriques disponibles de votre installation. Le non-respect de ces spécifications entraîne une imagerie instable, des redémarrages fréquents du système et une défaillance prématurée des tubes générateurs de rayons X.

Spécifications standard de tension et de phase

La plupart des scanners de bagages standard utilisent une alimentation monophasée de 110 V/120 V ou 220 V/240 V et peuvent souvent se connecter aux systèmes électriques existants du bâtiment. Les tomodensitomètres haute capacité nécessitent une alimentation triphasée, ce qui peut impliquer des mises à niveau électriques majeures. Pour protéger les systèmes d’imagerie sensibles du bruit électrique, une mise à la terre isolée et une gestion appropriée de la qualité de l’alimentation sont essentielles.

Consommation d"énergie et consommation de fonctionnement

La consommation électrique en régime permanent des scanners standards varie de 0,5 kVA à plus de 3,0 kVA. Ce tirage dépend fortement de la taille du tunnel, de la puissance du moteur du convoyeur et de la puissance du générateur de rayons X. L'évaluation des besoins en énergie d'un scanner à rayons X nécessite un examen attentif des capacités opérationnelles spécifiques de la machine et de l'environnement physique dans lequel elle fonctionnera.

Les capacités de pénétration sont directement liées aux demandes de puissance. Une machine conçue pour atteindre une pénétration dans l"acier de 34 mm nécessite un générateur à kV élevé, qui consomme beaucoup plus de courant continu qu"un scanner de base pour salle de courrier. Les réseaux d"imagerie haute résolution nécessitent également une alimentation stable et continue pour traiter des flux de données denses depuis les diodes du détecteur vers les ordinateurs de traitement d"image.

Les fonctionnalités modernes de détection automatique introduisent des consommations d"énergie variables. La machine passe automatiquement entre les modes de numérisation active et de veille en fonction de la présence de bagages. Lorsque le tapis roulant s"arrête et que le faisceau de rayons X s"éteint, la consommation d"énergie diminue. Cette charge variable a un impact sur vos calculs d"énergie quotidienne moyenne mais ne réduit pas les besoins de capacité de pointe de vos panneaux électriques.

L"impact du courant d"appel sur la conception des circuits

Le courant d"appel est la courte surtension qui se produit lorsqu"un scanner démarre, atteignant souvent plusieurs fois le courant de fonctionnement normal. La conception des circuits doit tenir compte de cette demande de pointe pour éviter les déclenchements intempestifs des disjoncteurs et les échecs de démarrage. Une sélection appropriée du disjoncteur, un dimensionnement de fil approprié et des tests de mise en service garantissent un fonctionnement fiable du scanner.

Infrastructure électrique des installations : préparation du point de contrôle

L"installation physique doit s"adapter pour répondre aux demandes électriques de la technologie de contrôle moderne. Les environnements de point de contrôle nécessitent des modifications d"infrastructure spécifiques pour garantir des opérations sûres, continues et conformes. La rénovation d"un hall ou d"un hall existant nécessite une coordination précise entre les entrepreneurs en électricité, les techniciens CVC et les intégrateurs de sécurité.

Circuits dédiés vs lignes partagées

Les scanners à rayons X doivent utiliser des circuits électriques dédiés pour éviter les fluctuations de tension, le bruit électrique et les pannes du système causées par d"autres équipements. Un câblage indépendant avec une mise à la terre appropriée améliore la stabilité de l"image, protège les composants électroniques sensibles et aide à respecter les exigences de garantie du fabricant.

Planification du CVC et de la dissipation thermique

La consommation électrique du scanner se transforme en chaleur à l"intérieur de la zone du point de contrôle, ce qui nécessite une planification CVC appropriée. Les systèmes de refroidissement doivent gérer des charges de fonctionnement maximales, et pas seulement des conditions de veille. Une bonne ventilation et une bonne évacuation de la chaleur évitent les pannes informatiques, la surchauffe du générateur et la durée de vie réduite des équipements.

Gestion des câbles et placement des prises

Un acheminement sécurisé des câbles est essentiel pour les installations permanentes de scanners. Les boîtes de sol, les voies électriques aériennes ou les systèmes de conduits sécurisés évitent les risques de trébuchement et de déconnexion accidentelle. Le placement correct des prises et les connexions de protection garantissent un fonctionnement fiable tout en respectant les normes de sécurité sur le lieu de travail.

Évaluation des solutions UPS pour les scanners de sécurité à rayons X

La détermination de la méthodologie de sauvegarde d’alimentation la plus fiable est essentielle pour les opérations de sécurité continues. L’alimentation électrique brute est rarement suffisamment propre pour les équipements d’imagerie sensibles. Vous devez mettre en œuvre des stratégies robustes de conditionnement d’énergie et de sauvegarde pour protéger le matériel et maintenir le débit de filtrage pendant les fluctuations du réseau.

Pourquoi les parasurtenseurs standard sont insuffisants

Les parasurtenseurs standard bloquent uniquement les courtes pointes de tension et ne peuvent pas gérer les chutes de courant, les pannes ou les conditions de fréquence instables. Les scanners à rayons X ont besoin d"une alimentation continue et propre pour protéger les systèmes d"imagerie, les logiciels d"exploitation et les composants sensibles du générateur contre les dommages.

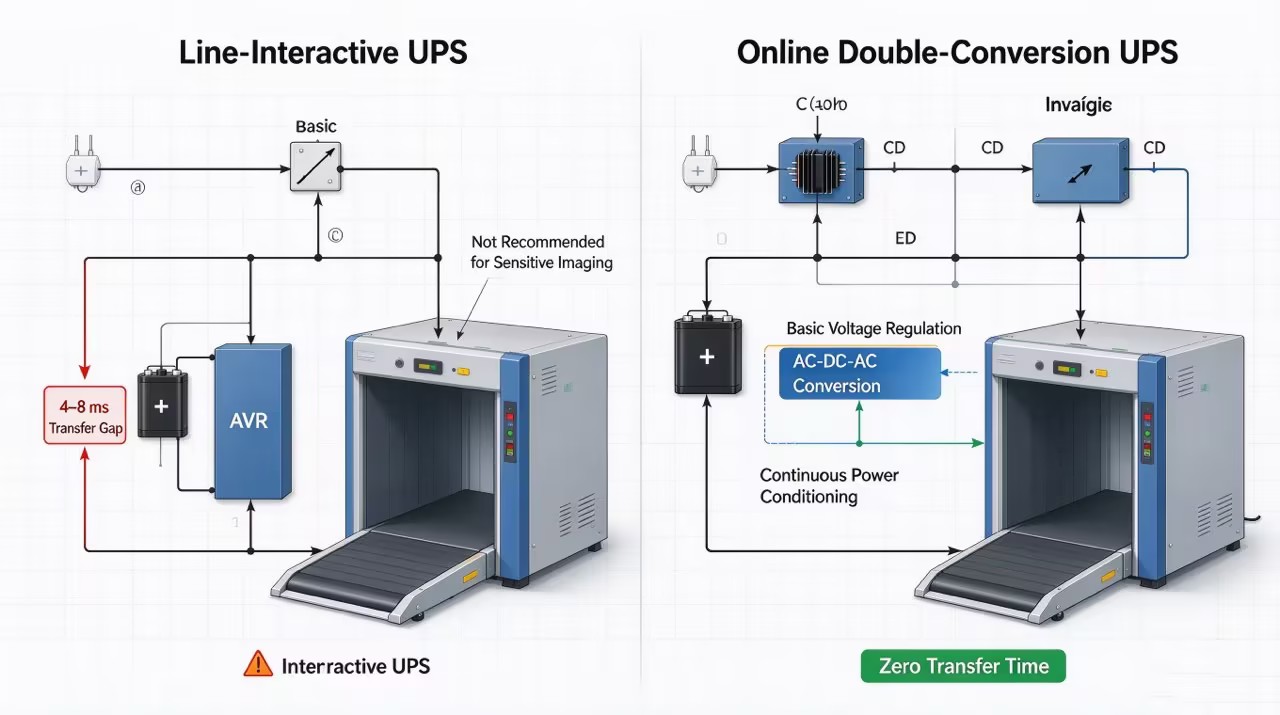

UPS à double conversion en ligne ou UPS interactif en ligne

Les systèmes UPS interactifs en ligne fournissent une sauvegarde de base mais peuvent avoir de brefs délais de transfert qui affectent les composants électroniques sensibles du scanner. Les systèmes UPS en ligne à double conversion régénèrent en continu une énergie propre, offrant un temps de transfert nul et une meilleure protection contre les fluctuations de tension, le bruit et la distorsion harmonique.

Dimensionnement de l"onduleur : calculs de capacité de charge et d"autonomie

Le dimensionnement de l"onduleur nécessite des calculs précis basés sur le modèle de scanner spécifique. Vous ne pouvez pas simplement faire correspondre la valeur nominale kVA de l"onduleur à la consommation en régime permanent du scanner. Vous devez tenir compte du courant d"appel et de la dégradation inévitable des batteries UPS au cours de leur durée de vie de 3 à 5 ans.

Utilisez cette formule : kVA total du scanner + 30 % de frais généraux. Cette surcharge s"adapte au courant d"appel pendant le démarrage et garantit que l"onduleur UPS n"est pas poussé à 100 % de sa capacité, ce qui génère un excès de chaleur et raccourcit la durée de vie de l"unité. Si votre scanner consomme 2,0 kVA, vous avez besoin d"un onduleur minimum de 2,6 kVA, ce qui signifie que vous devez acheter une unité de 3,0 kVA.

Les exigences d’autonomie dictent la taille physique du parc de batteries. Le dimensionnement d"un onduleur pour un « arrêt sécurisé » nécessite généralement 10 à 15 minutes d"exécution. Cela permet aux opérateurs de dégager le tunnel, de récupérer les effets personnels des passagers et d"éteindre le logiciel en douceur sans corrompre le système d"exploitation.

1. Déterminez la consommation maximale en kVA du scanner à rayons X à partir de la fiche technique du fabricant.

2. Multipliez le kVA maximum par 1,3 pour ajouter les 30 % de surcharge nécessaires en cas d"appel et de vieillissement de la batterie.

3. Définir l"objectif opérationnel : Arrêt sécurisé (15 minutes) ou fonctionnement continu (pont vers un générateur).

4. Sélectionnez un modèle d"onduleur qui autorise des armoires de batteries externes si vos exigences d"autonomie dépassent la capacité des batteries internes.

Conclusion

Pour réussir le déploiement d’un point de contrôle, il faut traiter l’infrastructure électrique et le dimensionnement de l’onduleur comme des éléments fondamentaux et non comme des accessoires périphériques. Ignorer les spécifications d’alimentation conduit directement à une panne matérielle, à une détection compromise des menaces et à des temps d’arrêt opérationnels. Vous devez garantir une alimentation propre et dédiée pour garantir l’imagerie haute résolution requise pour les environnements de sécurité modernes.

Les décideurs devraient présélectionner les systèmes UPS en se basant strictement sur une topologie à double conversion. Assurez-vous que les unités sélectionnées offrent une capacité d’appel adéquate et s’intègrent parfaitement aux générateurs des installations existantes. La protection de l’investissement matériel commence au niveau du panneau électrique, bien avant la livraison du scanner sur le site.

1. Lancez un audit formel de l’alimentation électrique du site avec un entrepreneur en électricité agréé pour cartographier la capacité des panneaux existants et les chemins de conduits.

2. Demandez des profils de consommation électrique détaillés, y compris les spécifications d"appel de pointe et les variations du mode veille, directement auprès du fabricant du scanner à rayons X.

3. Installez des circuits de dérivation dédiés avec des masses isolées (prises NEMA IG) pour chaque emplacement de scanner prévu afin d"éliminer les interférences électromagnétiques.

4. Calculez la puissance totale en BTU de l"équipement proposé et vérifiez que le système CVC du point de contrôle peut gérer la charge thermique maximale.

5. Procurez-vous des systèmes UPS à double conversion en ligne dimensionnés avec une capacité supplémentaire de 30 % pour gérer les courants d"appel et combler les temps de transfert du générateur.

FAQ

Q : Quelle est la consommation électrique moyenne d’un scanner à rayons X pour bagages ?

R : La consommation électrique varie généralement de 0,5 kVA à 3,0 kVA. Cela dépend fortement de la taille du tunnel, de la puissance du générateur de rayons X et du type de technologie. Les scanners de courrier 2D standard à vue unique se rapprochent de 0,5 kVA, tandis que les scanners de bagages 3D CT à haut débit nécessitent beaucoup plus de puissance pour faire fonctionner les portiques rotatifs et les réseaux de capteurs avancés.

Q : Comment les fonctionnalités de détection automatique affectent-elles la consommation électrique du scanner à rayons X ?

R : Les machines équipées de capteurs d"objets entrent automatiquement en mode veille lorsque les bagages sont absents du convoyeur. Cela arrête le générateur de rayons X et arrête le moteur de la courroie. Cette fonctionnalité réduit considérablement la consommation électrique continue et diminue la puissance thermique (BTU) déversée dans la zone du point de contrôle pendant les périodes de faible trafic.

Q : Puis-je brancher un scanner à rayons X sur une prise murale commune standard ?

R : Non. Les scanners à rayons X nécessitent des circuits de dérivation dédiés. Les brancher sur des prises partagées expose les ordinateurs d"imagerie sensibles aux chutes de tension provoquées par d"autres appareils sur le même circuit. Les lignes partagées introduisent également des interférences électromagnétiques, qui dégradent la qualité de l"image et annulent souvent la garantie du fabricant.

Q : Pourquoi un onduleur en ligne à double conversion est-il nécessaire pour les scanners de sécurité ?

R : Les systèmes UPS en ligne à double conversion n"offrent aucun temps de transfert lors d"une panne de courant. Ils convertissent continuellement le courant alternatif en courant continu et inversement en courant alternatif, fournissant ainsi une énergie parfaitement propre. Les modèles interactifs en ligne moins chers ont un intervalle de transfert de 4 à 8 millisecondes, ce qui est suffisamment long pour provoquer le crash et le redémarrage des ordinateurs internes du scanner.

Q : Comment calculez-vous la puissance thermique d’un scanner de point de contrôle ?

R : Vous pouvez calculer la puissance thermique en convertissant la puissance de la machine en unités thermiques britanniques (BTU). Un watt de puissance électrique équivaut à environ 3,41 BTU par heure. Un scanner consommant 1 500 watts générera environ 5 115 BTU de chaleur par heure, que le système CVC de l"installation doit gérer.

Q : Qu"arrive-t-il à un scanner lors d"une baisse de tension sans UPS ?

R : Lors d"une baisse de tension (chute de tension), l"alimentation électrique du scanner a du mal à maintenir une tension adéquate pour les composants internes. Cela provoque le gel ou le crash du système d’exploitation, risquant ainsi une grave corruption des données. Cela peut également provoquer une panne des ventilateurs de refroidissement lorsque le tube à rayons X est chaud, entraînant des dommages matériels permanents.
