L’acquisition d’équipements de sécurité physique sans une analyse spatiale rigoureuse entraîne de graves échecs opérationnels. Les gestionnaires d'installations sont souvent confrontés à des sorties de secours bloquées, à des rénovations coûteuses dans les halls ou à des équipements qui ne peuvent tout simplement pas passer dans les ascenseurs de livraison standard. Un piège courant consiste à confondre la taille du tunnel d’un scanner à rayons X avec son empreinte opérationnelle totale requise. Cette surveillance ne tient pas compte des postes de commande, des panneaux d'accès à la maintenance, des zones de file d'attente des passagers et de l'infrastructure informatique essentielle. Vous devez établir un cadre standardisé pour calculer les véritables exigences spatiales avant de finaliser tout achat. Ce guide fournit une méthodologie complète pour mesurer et confirmer l'espace exact d'installation de votre scanner Vous apprendrez à aligner le système que vous avez choisi avec les contraintes architecturales, opérationnelles et réseau existantes, garantissant un déploiement qui maintient un débit élevé et une sécurité stricte des installations.à rayons X.
Taille du tunnel ≠ Encombrement total : les dimensions physiques de la machine ne représentent que 40 à 50 % de l"espace réel requis en tenant compte des rouleaux d"entrée/sortie, des bureaux d"opérateur et des zones de recomposition.
Les autorisations de transit sont essentielles : l"échec d"installation le plus courant est l"achat d"une unité qui dépasse les dimensions des portes, des couloirs ou des monte-charges standard des installations.
Les autorisations réglementaires dictent le placement : les codes de prévention des incendies, la conformité de l"ADA et les zones de radioprotection limitent strictement la distance à laquelle un scanner à rayons X peut être placé par rapport aux murs, aux sorties et aux allées piétonnières.
La capacité de charge au sol doit être vérifiée : les scanners à haute pénétration contiennent un blindage en plomb lourd ; une approbation d’ingénierie structurelle est requise pour les installations sur plancher surélevé.
N"ignorez pas l"empreinte informatique : les scanners en réseau modernes nécessitent un espace de conduit dédié, des connexions réseau sécurisées et un espace rack de serveur pour l"archivage des images et la conformité en matière de cybersécurité.
Table des matières
Le succès du déploiement de la sécurité repose sur une compréhension précise de la dynamique spatiale. Vous devez déployer un point de contrôle qui traite efficacement le trafic piétonnier sans créer de goulots d"étranglement physiques. Une installation mal planifiée compromet la sécurité des installations et ralentit les opérations quotidiennes. La mesure de base du succès consiste à mesurer chaque composant physique par rapport à l’espace au sol disponible. Vous évaluez la manière dont l"équipement interagit avec les flux de trafic humain et l"architecture des installations existantes.

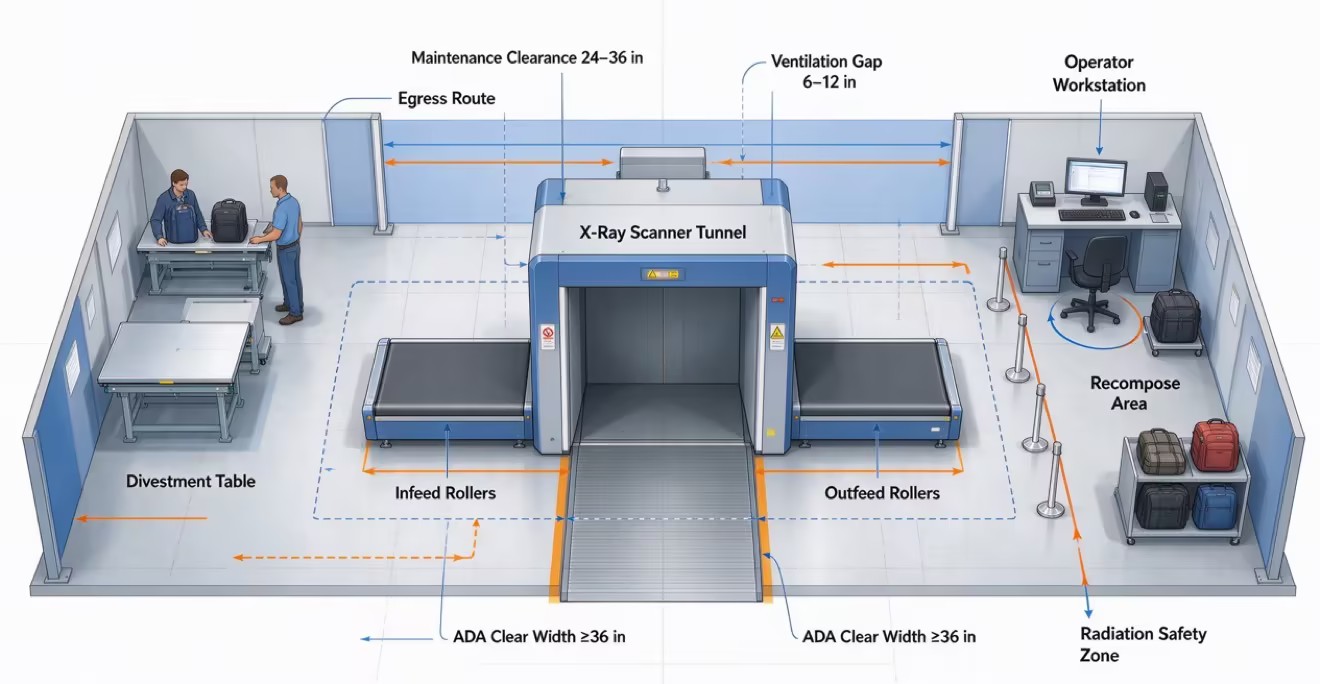

Les dimensions répertoriées du scanner représentent uniquement l"encombrement de la machine, et non l"espace opérationnel complet requis. Un point de contrôle fonctionnel doit également comprendre des postes de conduite, des passerelles pour les passagers et des zones d"accès aux équipements. Les postes de travail intégrés permettent d"économiser de l"espace mais augmentent la taille des machines, tandis que les bureaux autonomes améliorent l"ergonomie mais nécessitent une surface au sol supplémentaire. Une planification appropriée doit prendre en compte l"emplacement du poste de travail, les mouvements de l"opérateur, le cheminement des câbles et la visibilité pour garantir un fonctionnement efficace du point de contrôle.
Composant | Dimension typique de la fiche technique | Empreinte opérationnelle réelle requise | Raison de l"écart |
|---|---|---|---|
Unité principale du scanner | 80" de longueur x 35" de largeur | 120" de longueur x 60" de largeur | Nécessite des zones tampons pour la dissipation thermique et des barrières anti-collision. |
Poste de travail de l"opérateur | 30" de longueur x 30" de largeur | 60" de longueur x 60" de largeur | Doit tenir compte du rayon de balancement de la chaise, des deux moniteurs et des mouvements ergonomiques. |
Rouleaux d"entrée/sortie | Pas toujours répertorié | 36" à 72" par côté | Cela dépend entièrement de la longueur des éléments numérisés les plus volumineux et du volume de débit. |
Les dimensions physiques du matériel ne tiennent pas compte des dégagements cachés requis pour la maintenance et le fonctionnement. Les techniciens ont besoin d"un accès dégagé aux composants internes pour l"entretien de routine et les réparations d"urgence. Les panneaux d"accès pour la maintenance nécessitent généralement un dégagement de 24 à 36 pouces sur au moins deux côtés de la machine. À défaut de fournir cet espace, l’équipement lourd doit être physiquement déplacé pour l’entretien de base. Le déplacement d’une machine calibrée risque d’endommager l’alignement interne sensible et force un réétalonnage ultérieur.
Les exigences environnementales ambiantes imposent également des dégagements spatiaux spécifiques. Les scanners de sécurité génèrent une chaleur importante lors d"un fonctionnement continu. Le générateur interne et l"électronique de traitement s"appuient sur une ventilation passive ou active pour éviter la surchauffe. Les dégagements CVC et ventilation ne sont pas négociables. Le blocage des bouches d"aération en plaçant la machine à ras d"un mur entraîne des arrêts thermiques.
Prévoyez un espace minimum de 6 à 12 pouces entre les orifices d"échappement de la machine et toute barrière structurelle. Évaluez également la hauteur du plafond au-dessus de la machine. La chaleur monte et les plafonds bas peuvent emprisonner l"air chaud autour du boîtier du générateur. Un dégagement vertical adéquat garantit une bonne dissipation thermique et prolonge la durée de vie opérationnelle de l"équipement de numérisation.
La cartographie des configurations matérielles spécifiques à l"espace physique qu"elles consomment relie les exigences spatiales aux résultats opérationnels. Une empreinte bien calculée est directement corrélée à des temps de traitement plus rapides et à une réduction des frictions entre les passagers. Chaque centimètre du point de contrôle répond à un objectif fonctionnel spécifique.
La longueur du rouleau doit correspondre à la taille et au volume des articles examinés. Les petits objets nécessitent des tables plus courtes, tandis que les bagages et le fret nécessitent des zones d"entrée et de sortie plus longues pour éviter les embouteillages. Une conception appropriée des rouleaux améliore le débit, réduit l"accumulation de bagages et permet un transfert fluide des articles dans des espaces limités.
Une conception efficace des points de contrôle nécessite suffisamment d’espace pour les tâches de préparation, de récupération et des opérateurs. Les zones de désinvestissement doivent permettre un flux continu de passagers, tandis que les zones de recomposition ont besoin d"espace supplémentaire pour éviter les goulots d"étranglement après le contrôle. Les zones réservées aux opérateurs doivent offrir des conditions de travail confortables et un espace pour l"équipement de contrôle secondaire.
L’espace de file d’attente doit être conçu en fonction du volume de trafic de pointe et de la vitesse de contrôle. Les dispositions linéaires permettent un mouvement efficace mais nécessitent plus de profondeur, tandis que les conceptions en forme de L ou en U permettent d"économiser de l"espace. Quelle que soit la configuration, des sentiers piétonniers dégagés et une bonne visibilité de l"opérateur doivent être maintenus pour garantir un flux fluide de passagers.
Les limitations physiques de votre bâtiment peuvent facilement faire dérailler un projet d"installation. Gérez ces risques de mise en œuvre bien avant que l’équipement n’arrive sur site. La réalisation d’un audit structurel approfondi atténue le risque de retards coûteux et de modifications architecturales forcées. Évaluez l’ensemble du parcours de l’équipement, depuis le camion de livraison jusqu’à son emplacement opérationnel final.
La planification de l"installation doit inclure l"ensemble de l"itinéraire de livraison, et pas seulement l"emplacement final du scanner. Mesurez les portes, les couloirs, les ascenseurs et les espaces de virage pour vous assurer que l"équipement peut atteindre le site en toute sécurité. Confirmez l’accès au quai de chargement, la capacité de l’ascenseur et tout obstacle avant la livraison pour éviter les retards d’installation.
Les scanners de sécurité créent des charges ponctuelles élevées en raison de leur blindage lourd et de leur poids concentré. Vérifiez que la structure du plancher peut supporter l"équipement, en particulier sur les planchers surélevés ou les systèmes d"accès surélevés. Des évaluations structurelles et des solutions de répartition des charges peuvent être nécessaires pour une installation sûre.
Les scanners nécessitent des circuits électriques dédiés et une gestion appropriée des câbles. Confirmez les exigences de tension, planifiez l"emplacement de l"onduleur si nécessaire et évitez que les câbles exposés ne créent des risques pour la sécurité. Un acheminement bien conçu à travers des conduits, des planchers surélevés ou des chemins dédiés garantit un fonctionnement fiable.
Les scanners modernes nécessitent une connectivité réseau, un stockage de données et une intégration de la cybersécurité. La planification de l"installation doit inclure un espace pour l"équipement réseau, un acheminement sécurisé des câbles et une éventuelle infrastructure de serveur. Une planification informatique appropriée garantit un transfert de données fiable et protège les systèmes de sécurité contre tout accès non autorisé.
Votre plan d’installation doit respecter strictement les cadres légaux et de sécurité. La conformité réglementaire n’est pas facultative. Les commissaires aux incendies, les inspecteurs sanitaires et les auditeurs d’accessibilité évaluent rigoureusement les points de contrôle de sécurité. Le non-respect de ces normes entraîne de lourdes amendes et des arrêts opérationnels immédiats. Intégrez les exigences de conformité dans vos calculs spatiaux dès le premier jour.
Les points de contrôle de sécurité doivent être conçus sans bloquer les sorties de secours ou les chemins d’évacuation. Les barrières de file d"attente, les tables de désinvestissement et les équipements de numérisation doivent maintenir des voies d"évacuation dégagées dans des conditions normales et d"urgence. L"aménagement doit permettre des opérations de sécurité fluides tout en permettant une évacuation rapide en cas d"urgence.
La disposition des points de contrôle doit fournir un espace suffisant pour les utilisateurs de fauteuils roulants et un mouvement accessible. Les voies autour des scanners, des zones de file d’attente et des zones de contrôle secondaire doivent répondre aux normes d’accessibilité applicables. Un espace supplémentaire peut être nécessaire pour des portes de contrôle plus larges ou des zones d"inspection assistée.
Les scanners à rayons X sont conçus avec des systèmes de protection pour limiter l"exposition aux rayonnements, mais un placement correct reste essentiel. L"équipement doit être positionné de manière à éloigner les ouvertures du tunnel des zones d"attente et des postes d"opérateur. Les installations doivent respecter les exigences locales en matière de radioprotection lors de la définition des zones de dégagement et de la disposition des installations.
La sélection de la bonne classe d’équipement nécessite d’équilibrer vos besoins de sécurité avec votre empreinte disponible. Les acheteurs doivent comprendre les compromis conceptuels entre les différentes catégories de scanners. Vous ne pouvez pas imposer un énorme scanner de fret dans le hall d’un bureau standard. Guidez vos décisions d’approvisionnement en faisant correspondre les spécifications matérielles directement à vos réalités spatiales.
Catégorie de scanner | Exigence typique en matière d"empreinte | Demande principale | Compromis spatial clé |
|---|---|---|---|
Scanners de salle de courrier et de bureau | Minimal (S"adapte aux bureaux renforcés ou aux petits chariots dédiés) | Contrôle des lettres, petits colis et sacs personnels | Sacrifie la puissance de pénétration et la capacité de taille des articles pour un encombrement très compact. |
Scanners de halls et de points de contrôle | Modéré (nécessite un espace au sol dédié, des rouleaux et des zones de file d"attente) | Contrôle des sacs à dos, des porte-documents et des colis de messagerie standard | Équilibre la taille de l"encombrement avec des capacités de numérisation polyvalentes ; nécessite des détecteurs de métaux adjacents. |
Scanners de marchandises et de palettes | Massif (nécessite un espace de quai de chargement industriel et des zones d"exclusion) | Criblage du fret en vrac, des grandes caisses et des marchandises palettisées | Impact élevé sur les installations nécessitant un revêtement de sol renforcé très résistant, mais essentiel pour la logistique. |
Les scanners de bureau nécessitent un espace d"installation minimal et s"intègrent bien dans les bureaux, les salles de courrier et les petits points de contrôle. Ils sont faciles à installer et à utiliser mais se limitent aux petits objets tels que les lettres et les colis légers. Leur conception compacte s’accompagne d’une capacité de numérisation réduite pour les objets denses ou volumineux.
Les scanners de hall offrent un équilibre entre encombrement et performances. Ils peuvent gérer des articles de sécurité courants tels que des sacs, des porte-documents et des colis tout en nécessitant un espace au sol dédié au fonctionnement et au flux des passagers. Ils sont largement utilisés dans les entreprises et les établissements publics où une capacité de contrôle modérée est nécessaire.
Les scanners de fret nécessitent de grandes zones d"installation, des planchers renforcés et des zones de chargement dédiées. Ils sont conçus pour le contrôle de gros volumes de palettes et de marchandises en vrac dans les centres logistiques, les ports et les aéroports. Bien qu’ils impliquent des coûts d’installation et des besoins d’espace plus élevés, ils offrent la capacité nécessaire à l’inspection du fret industriel.
Téléchargez une liste de contrôle complète pour l"étude de site afin de normaliser votre processus de mesure interne à toutes les entrées des installations.
Mesurez toutes les portes, monte-charges et rayons de braquage des couloirs le long de l"itinéraire de livraison désigné pour confirmer les autorisations de transit.
Contactez un spécialiste de l’intégration de sécurité pour effectuer une visite professionnelle des installations et identifier les contraintes structurelles cachées.
Demandez une proposition de configuration CAO détaillée à votre fournisseur pour visualiser l"empreinte exacte de l"équipement avant de signer les documents d"approvisionnement.
R : Les normes de l"industrie exigent un dégagement de 24 à 36 pouces sur au moins deux côtés de la machine. Cet espace permet aux techniciens d"accéder aux panneaux internes, d"entretenir le générateur et d"effectuer des étalonnages de routine sans déplacer physiquement l"équipement lourd.
R : Bien qu’un côté puisse souvent être placé près d’un mur, vous ne pouvez pas le placer complètement à fleur. Les exigences de ventilation pour le générateur interne et l"électronique imposent un espace minimum de 6 à 12 pouces. Cela évite les arrêts thermiques et garantit une bonne circulation de l’air.
R : Une unité de point de contrôle de hall standard pèse généralement entre 800 et 1 500 livres. Étant donné que ce poids repose sur de petits pieds de nivellement ou des roulettes, il crée des charges ponctuelles élevées. Vous devez vérifier que vos capacités de charge au sol peuvent supporter ce poids dense.
R : Oui. Des circuits électriques dédiés empêchent les fluctuations de puissance qui endommagent les capteurs d"imagerie. Des connexions réseau sécurisées et dédiées sont également obligatoires pour la conformité moderne en matière de cybersécurité, l’archivage centralisé des images et les systèmes de projection des menaces.
R : Calculez la longueur combinée de la zone de désinvestissement, de la machine elle-même, des rouleaux de sortie et de la zone de recomposition des passagers. En fonction du volume de passagers, un point de contrôle standard nécessite généralement une empreinte linéaire de 15 à 25 pieds pour maintenir un débit fluide.
R : De nombreux scanners de points de contrôle sont conçus pour passer à travers des portes commerciales standard de 32 ou 36 pouces. Cependant, les claviers, moniteurs et panneaux latéraux connectés doivent souvent être retirés pendant le transport. Vérifiez toujours les dimensions de la caisse par rapport aux mesures spécifiques de votre porte.
