Les points de contrôle de sécurité et logistiques sont confrontés à une vulnérabilité mécanique spécifique. Les articles aux profils variés (bagages rigides, sacs polochons souples et colis irréguliers) convergent sur les mêmes ceintures d'inspection. Cette variation dans la répartition du poids et la densité des matériaux crée des contraintes mécaniques imprévisibles. Une estimation inexacte de la charge entraîne directement une panne prématurée du moteur, un glissement de la courroie et une distorsion de l'image pendant la numérisation. Lorsqu'un système d'entraînement a du mal à tirer une charge lourde et concentrée sur un plateau coulissant plat, les micro-sauts qui en résultent compromettent le logiciel d'imagerie. Vous obtenez des temps d’arrêt coûteux des installations et des goulots d’étranglement en matière de sécurité. D’un autre côté, une ingénierie excessive du système avec des moteurs massivement surdimensionnés gaspille du capital et de l’empreinte des installations. L’établissement de la charge correcte du convoyeur du scanner de bagages nécessite une méthodologie rigoureuse basée sur la physique. Les ingénieurs des installations doivent calculer et spécifier les exigences de charge du convoyeur adaptées spécifiquement aux réalités d'arrêt et de départ des environnements de criblage.
Chargement dynamique ou statique : les opérations de criblage intermittentes, en particulier les convoyeurs de file d"attente en cascade, nécessitent des systèmes d"entraînement dimensionnés pour un couple de démarrage élevé, et pas seulement pour une charge de fonctionnement continue.
Variabilité de profil mixte : une planification précise de la capacité doit tenir compte des dimensions volumétriques maximales (DIM), de la densité apparente et des charges ponctuelles concentrées provenant de colis lourds et irréguliers.
Intégration du système : les limites mécaniques du convoyeur doivent s"aligner précisément sur les exigences d"imagerie du scanner de bagages à rayons X pour éviter le cisaillement de l"image ou le bégaiement de la courroie.
Atténuation des risques : une reprise de tension appropriée (généralement 1 % de la longueur de la courroie) et des calculs d"allongement sont essentiels pour prévenir les défaillances du suivi de la courroie dans des conditions de pointe de pointe.
Table des matières

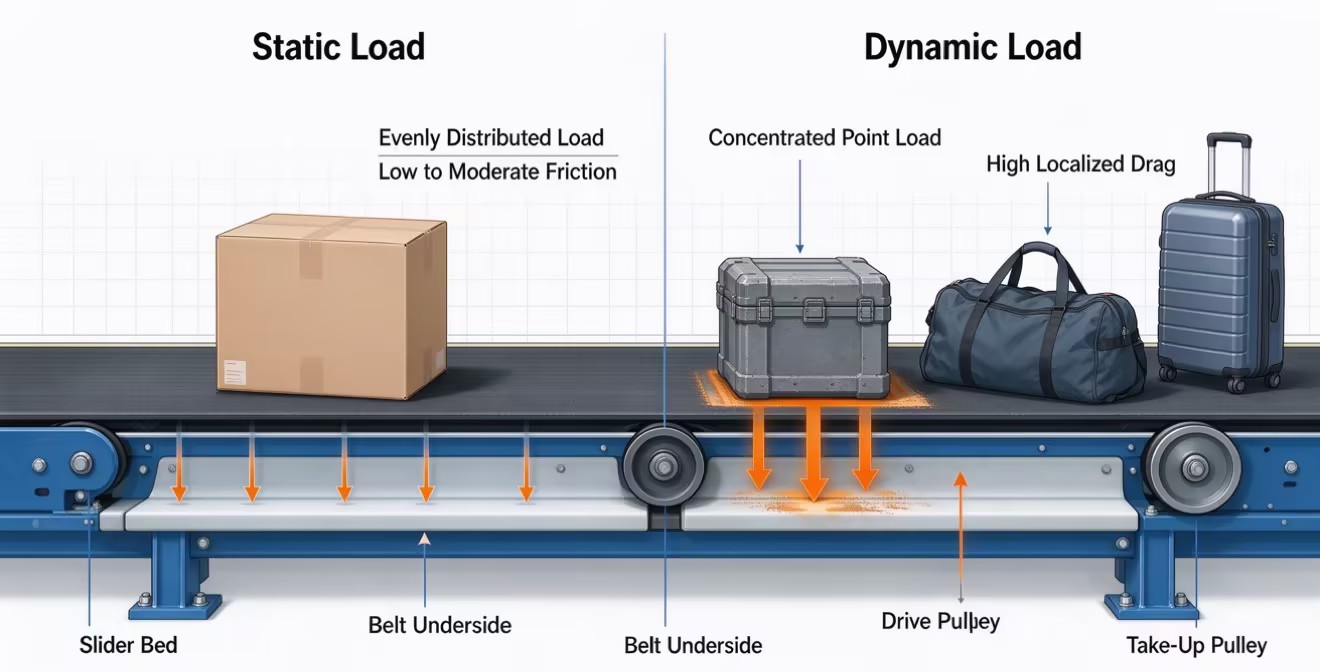

La charge statique représente le poids au repos de la ceinture et des objets qui s"y trouvent, tandis que la charge dynamique inclut des forces supplémentaires lors du démarrage, de l"arrêt et du freinage d"urgence. Les systèmes de criblage à indexation fréquente nécessitent des moteurs et des composants d"entraînement capables de gérer des pics de couple répétés, et pas seulement un fonctionnement continu. Une évaluation correcte de la charge dynamique évite le glissement de la courroie, la surcharge du moteur et les pannes mécaniques.
Différentes formes d"emballage et répartitions de poids créent différents modèles de tension sur le convoyeur. Les charges plates et uniformément réparties se déplacent en douceur, tandis que les objets lourds irréguliers ou concentrés augmentent la friction, l"usure des courroies et les contraintes structurelles. Les systèmes de convoyeurs doivent être conçus pour gérer des conditions de charge variables afin de maintenir un mouvement stable et une longue durée de vie.
Profil de parcelle | Répartition de la charge | Impact sur la friction du lit du curseur | Niveau de contrainte mécanique |
|---|---|---|---|
Boîte en carton standard | Réparti uniformément sur toute l"empreinte | Faible à modéré | Référence |
Caisse / Caisse Pélican Lourde | Charge ponctuelle concentrée | Traînée localisée élevée | Grave |
Sac de sport souple | Variable, se déplace pendant le mouvement | Incohérent, provoque des problèmes de suivi | Modéré à élevé |
Bagage à coque rigide à roulettes | Repose sur roulettes ou bords irréguliers | Charge ponctuelle élevée, risque de recul | Haut |
Les limites structurelles du lit du convoyeur dictent la manière dont le système gère ces charges. La manutention générale de matériaux en vrac utilise souvent des sections de rouleaux en auge pour bercer les matériaux en vrac. Le contrôle de sécurité repose presque exclusivement sur des lits coulissants plats. Les lits plats offrent la stabilité absolue requise pour une imagerie claire, mais ils génèrent intrinsèquement une friction plus élevée que les lits à rouleaux. Le système d"entraînement doit tirer la courroie contre la traînée continue du lit coulissant, un facteur qui s"aggrave de façon exponentielle avec des charges ponctuelles importantes.
Le débit ne dépend pas seulement de la capacité de poids. Les ingénieurs doivent prendre en compte la taille des articles, la largeur de la bande, l"espacement entre les parcelles et la densité du matériau. Un espacement approprié permet au système d"imagerie de séparer les articles avec précision, tandis que les calculs de DIM et de densité apparente garantissent que le convoyeur peut gérer différents types de fret sans surcharger ni provoquer de sauvegardes de ligne.
La vitesse de la bande affecte directement la capacité du convoyeur, mais elle doit correspondre à la capacité d"imagerie du scanner. Si la courroie se déplace trop rapidement, la qualité de l"image peut diminuer en raison d"un temps de capture de données insuffisant. Par conséquent, la vitesse du convoyeur est limitée par le système de capteurs à rayons X et tous les calculs de débit doivent être conçus en fonction de la vitesse de fonctionnement approuvée du scanner.
La friction entre la bande et le lit du convoyeur détermine la charge du moteur requise pour le fonctionnement. Une friction plus élevée réduit la puissance disponible pour déplacer les objets, tandis que les convoyeurs inclinés nécessitent un couple supplémentaire pour vaincre la gravité. Une sélection appropriée des matériaux de la bande et des calculs de charge aident à maintenir un mouvement stable et à éviter tout glissement dans des conditions changeantes de l"emballage.
Le moteur à engrenages doit fournir suffisamment de couple pour démarrer et déplacer un convoyeur entièrement chargé sans glissement ni surcharge de la courroie. Les réducteurs de vitesse à faible jeu, tels que les engrenages coniques hélicoïdaux, aident à maintenir un mouvement fluide de la courroie et à éviter la distorsion de l"image pendant la numérisation. Le système d"entraînement doit également gérer les changements soudains de charge des convoyeurs en amont pour maintenir la vitesse de numérisation stable et protéger la qualité de l"image.
La sélection du moteur nécessite d"équilibrer le couple, l"efficacité énergétique et la génération de chaleur. Les moteurs surdimensionnés augmentent la consommation d"énergie et les demandes de refroidissement, tandis que les moteurs sous-dimensionnés peuvent surchauffer sous des charges continues. Le refroidissement à air pulsé, les carters de moteur efficaces et les entraînements à fréquence variable (VFD) aident à contrôler la température et à ajuster la consommation électrique en fonction de la demande réelle du convoyeur.
Les bandes transporteuses s’étirent naturellement sous la charge, un contrôle adéquat de la tension est donc essentiel pour un fonctionnement stable. L"allongement de la courroie varie généralement de 0,1 % à 1 % en fonction du matériau et de la charge appliquée. Un système de reprise de tension approprié compense cet étirement au fil du temps, évitant ainsi le glissement de la courroie, les problèmes de suivi et les temps d"arrêt inattendus. Les courroies en PVC offrent des performances rentables, les courroies en PU offrent une plus grande résistance avec un étirement moindre, et les courroies à âme en tissu sont préférées pour les applications intensives.
La sélection de la surface de la bande nécessite un équilibre entre traction et transfert fluide du paquet. Les surfaces à haute adhérence empêchent les bagages lourds de glisser mais peuvent coincer des sangles lâches ou des objets irréguliers aux points de transition du convoyeur. L"utilisation de plaques de transition à faible friction permet de réduire les risques de blocage tout en conservant un mouvement fiable. La conception du convoyeur doit garantir à la fois un transport sécurisé et un transfert fluide entre les sections.
Pour garantir que votre infrastructure de contrôle fonctionne sans défaillance mécanique ni distorsion de l"image, prenez les mesures concrètes suivantes :
Auditez vos données actuelles de débit de pointe, en vous concentrant spécifiquement sur les charges ponctuelles les plus lourdes et les dimensions de colis les plus irrégulières gérées par votre installation.
Consultez un ingénieur système pour exécuter une simulation de charge 3D, en cartographiant les exigences de couple dynamique pour votre configuration spécifique de file d"attente et de scanner.
Utilisez un calculateur de fret complet pour établir les exigences de base en matière de volume et de poids facturable avant de lancer tout achat d"équipement.
Spécifiez les entraînements à fréquence variable (VFD) et les accouplements limiteurs de couple dans les exigences de votre fournisseur pour vous protéger contre les blocages et les surtensions inattendus.
Mettez en œuvre un programme d"entretien hebdomadaire strict axé sur le suivi de la courroie et les ajustements de la tension de la poulie de queue pour contrecarrer l"allongement naturel.
R : La capacité de charge maximale est calculée en évaluant la vitesse de la courroie, le couple du moteur, le coefficient de friction entre la courroie et le lit coulissant et la densité apparente des colis. Vous devez prendre en compte la limite d"élasticité structurelle du lit coulissant plat et le couple de décollage maximal généré par le motoréducteur à partir d"une butée.
R : La charge statique est le poids au repos des articles et de la ceinture elle-même à l’arrêt. La charge dynamique comprend les forces multipliées exercées lors de l"accélération, du freinage et du mouvement continu contre la friction. Dans les convoyeurs à file d"attente stop-and-go, la charge dynamique dicte la taille du moteur requise.
R : La vitesse de la courroie doit correspondre parfaitement au temps d"intégration du capteur d"imagerie interne. Si la courroie se déplace plus rapidement ou plus lentement que le calibrage fixe du scanner, les images radiologiques résultantes seront déformées, étirées ou compressées. Cela rend l’inspection de sécurité complètement invalide.
R : Les colis lourds et mélangés étirent physiquement le tissu de la ceinture au fil du temps. Les ingénieurs calculent cet étirement et conçoivent des mécanismes de reprise de tension, qui s"adaptent généralement à 1 % de la longueur totale de la courroie. Cela maintient une bonne adhérence sur la poulie motrice et garantit un suivi précis sans glissement.
R : Les moteurs ne peuvent pas être dimensionnés en fonction du poids moyen du colis. Ils doivent être dimensionnés pour le pire des cas : une bande entièrement saturée de charges ponctuelles de poids maximum, partant d"un point d"arrêt. Le moteur doit surmonter une friction statique massive sans caler ni surchauffer.
R : Oui. Les calculateurs DIM aident les ingénieurs à estimer l"utilisation spatiale et la densité apparente des articles sur la bande. Cela garantit que le système de convoyeur physique gère le volume réel des articles, en alignant directement les limites mécaniques sur les mesures du fret commercial.
