Un mauvais calcul des dimensions physiques lors de l’achat d’équipements de sécurité entraîne des défaillances opérationnelles immédiates. Une machine arrive sur place. Les équipes d"installation déballent le matériel. Ils se rendent vite compte qu’il ne peut pas passer par les portes du hall. Ce scénario se produit fréquemment dans les installations commerciales et gouvernementales. Les gestionnaires d"installations donnent souvent la priorité aux algorithmes logiciels pendant la phase d"évaluation. Ils se concentrent fortement sur la puissance des générateurs et les capacités d’intelligence artificielle. Ils traitent les dimensions physiques comme une réflexion secondaire. Cependant, l’ouverture physique de la machine dicte tout. Cela limite la capacité des objets. Il définit l’empreinte externe de la machine. Il établit votre débit de base. Une unité sous-dimensionnée oblige le personnel de sécurité à fouiller manuellement les sacs. Cela crée de graves goulots d’étranglement au niveau du débit au point de contrôle. Une unité surdimensionnée gaspille un espace au sol précieux et draine les ressources des services publics. Ce guide fournit une feuille de travail de mesure pratique pour les directeurs de sécurité. Vous apprendrez à définir des exigences dimensionnelles exactes avant d"engager des fournisseurs ou de lancer une demande de proposition.
Adaptez la taille au profil de menace : la taille idéale du tunnel est dictée par le 95e centile des objets attendus, et non par le maximum absolu, afin d"équilibrer les coûts et l"efficacité.
Les contraintes des installations remplacent les spécifications de la machine : l"empreinte externe d"un scanner (et la manière de l"installer) élimine souvent les tunnels de plus grande taille.
L"orientation est importante : les dimensions sont généralement indiquées sous la forme Largeur x Hauteur (par exemple, 50 x 30 cm). Comprendre cette orientation est essentiel, car un sac qui s"adapte horizontalement peut ne pas s"adapter verticalement.
Le compromis du générateur : des tunnels de plus grande taille nécessitent intrinsèquement des générateurs de rayons X plus puissants (kV plus élevés) pour maintenir la pénétration et la résolution de l"image.
La normalisation simplifie l"approvisionnement : l"alignement des exigences sur les dimensions standard de l"industrie garantit des appels d"offres compétitifs auprès des fournisseurs, une maintenance plus facile et la conformité aux exigences qualitatives (QR) du gouvernement.
Table des matières
L"ouverture du tunnel affecte directement la vitesse du point de contrôle et la stabilité du flux de travail. Si les sacs sont trop volumineux pour le scanner, les opérateurs doivent arrêter le convoyeur et effectuer des inspections manuelles, réduisant ainsi le débit et créant des retards pour les passagers. La taille correcte du tunnel permet aux bagages de se déplacer en continu et de maintenir une efficacité de contrôle constante.
Scénario | État de la courroie | Temps de traitement | Impact sur le débit |
|---|---|---|---|
Le sac s"adapte avec un dégagement approprié | Fonctionnement continu | 10 à 15 secondes | Performances optimales |
Le sac contacte les rideaux de plomb | Courte pause | 20 à 30 secondes | Réduction modérée |
Le sac est coincé à l’intérieur du tunnel | Arrêtez-vous et faites marche arrière | 1 à 2 minutes | Perte importante |
Le sac dépasse la taille du tunnel | Inspection manuelle | 2 à 4 minutes | Grave goulot d’étranglement |
Les dimensions du tunnel affectent la relation entre le générateur de rayons X et le système de détection. Des ouvertures plus grandes nécessitent une plus grande distance de pénétration et un calibrage plus fort du système pour maintenir la qualité de l"image. Si la puissance du générateur et les performances du détecteur ne correspondent pas à la taille du tunnel, le contraste de l"image et l"identification des objets peuvent diminuer.
La sélection de la taille de tunnel correcte garantit que le scanner fournit des images claires pour l"application prévue. Un système de contrôle de petits objets ne nécessite pas de tunnel surdimensionné, tandis que les applications pour bagages volumineux nécessitent une puissance et une capacité de détection suffisantes pour maintenir une inspection fiable.
Les applications de sécurité nécessitent souvent des équipements obligatoires. Les aéroports, les installations gouvernementales et les sites d"infrastructures critiques peuvent devoir se conformer à des normes de contrôle spécifiques qui définissent les performances et les dimensions acceptables des scanners.
Les limitations des installations ne peuvent pas outrepasser ces exigences. Si la taille du tunnel requise dépasse l"espace disponible, la disposition du bâtiment, l"alimentation électrique ou la zone d"installation peuvent devoir être modifiées avant le déploiement. Une sélection appropriée des tunnels garantit à la fois l’efficacité opérationnelle et la conformité réglementaire.
Les tailles de tunnel standard simplifient la sélection, la maintenance et le remplacement des équipements. Le choix d’une dimension commune permet de réduire les coûts d’approvisionnement et garantit un accès plus aisé aux pièces détachées. Des tailles de tunnel personnalisées sont disponibles mais nécessitent généralement un investissement plus élevé et des temps de production plus longs.

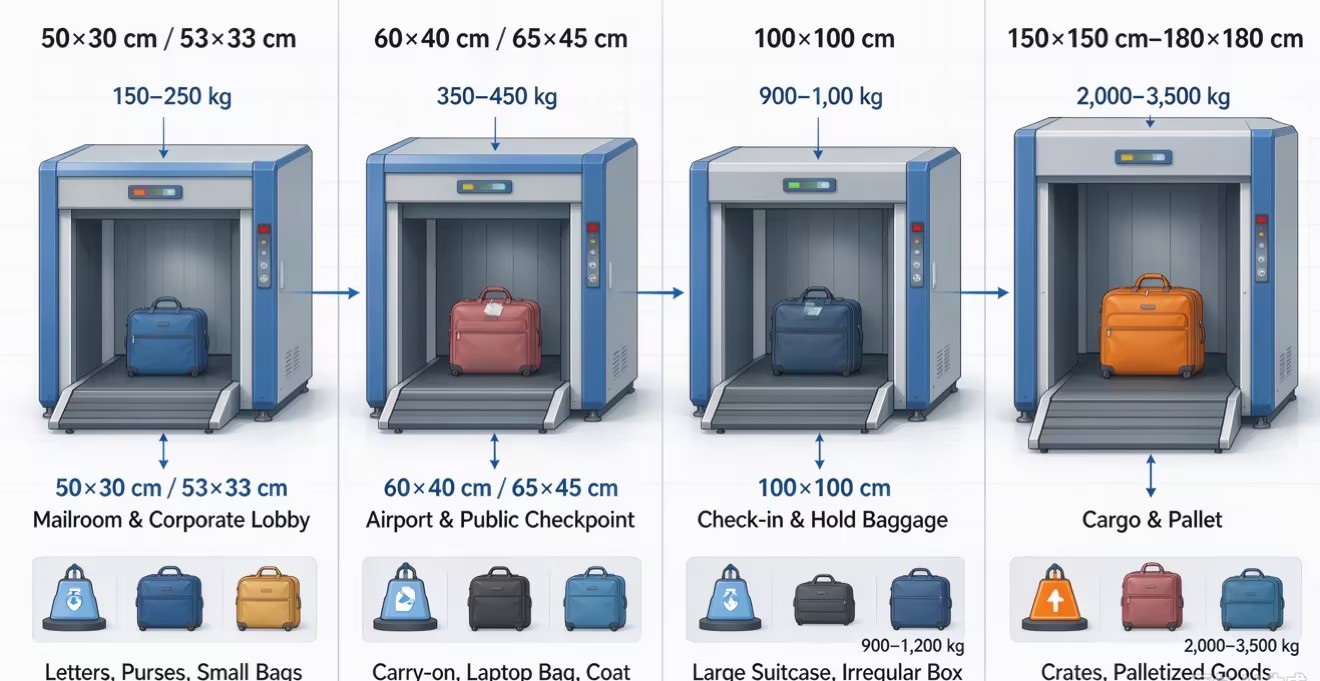

Taille du tunnel (L × H) | Applications principales | Articles typiques | Env. Poids |
|---|---|---|---|
50 × 30 cm / 53 × 33 cm | Bureaux, salles de courrier, écoles | Documents, sacs à dos, petits colis | 150-250 kg |
60 × 40 cm / 65 × 45 cm | Aéroports, palais de justice, points de contrôle publics | Bagages à main, porte-documents, sacs pour ordinateur portable | 350-450kg |
100 × 100 cm | Enregistrement à l"aéroport, douanes, hôtels | Grandes valises, cartons, poussettes | 900 à 1 200 kg |
150 × 150 cm à 180 × 180 cm | Centres logistiques, ports, entrepôts | Palettes, caisses de fret, biens industriels | 2 000 à 3 500 kg |
Les scanners compacts avec des ouvertures de 50 × 30 cm sont conçus pour les environnements à espace limité. Ils traitent les documents, les petits sacs et les colis de messagerie tout en offrant une installation simple et une faible consommation d"énergie.
Les catégories 60 × 40 cm et 65 × 45 cm sont largement utilisées pour les contrôles de sécurité. Ils offrent un équilibre pratique entre la taille de la machine et la capacité de numérisation, prenant en charge les bagages et objets personnels courants des passagers.
Les systèmes 100 × 100 cm sont conçus pour les bagages surdimensionnés et les objets irréguliers. Ils nécessitent un revêtement de sol plus solide, des zones d"installation plus grandes et des systèmes de convoyeurs plus robustes pour supporter des charges plus élevées.
Les grands systèmes de tunnels de 150 × 150 cm et plus sont construits pour les applications industrielles. Ils manipulent des palettes et des marchandises lourdes à l"aide de structures renforcées et de convoyeurs à rouleaux de grande capacité pour un fonctionnement continu.
Déterminez la taille réelle des articles traités quotidiennement et faites-les correspondre aux dimensions d"ouverture du scanner. Mesurez les objets surdimensionnés courants et maintenez un espace suffisant autour des objets pour éviter les bourrages et les pannes de capteurs. Évitez de surdimensionner la machine pour les objets rares ; concevoir pour la majorité du trafic et gérer les articles surdimensionnés occasionnels grâce à une inspection manuelle.
L’encombrement du scanner ne se limite pas à la taille du tunnel. Prévoyez de l"espace pour le blindage, les générateurs, l"accès de maintenance, les tables à rouleaux et le mouvement des opérateurs. Vérifiez la largeur des portes, la capacité des ascenseurs et les itinéraires de transport avant l"installation pour garantir que l"équipement peut atteindre l"emplacement final sans modifications coûteuses.
Les performances du scanner dépendent de l"adéquation de la résistance, de la vitesse et de l"ergonomie de la courroie aux besoins opérationnels. Le convoyeur doit gérer les charges de bagages prévues sans surcharge du moteur, tandis que le traitement de l"image doit prendre en charge la vitesse de bande sélectionnée. Une hauteur de courroie appropriée améliore le confort de l"opérateur et maintient des performances de chargement efficaces.
L"augmentation de vos besoins physiques déclenche une réaction en chaîne de modifications matérielles. Les coûts matériels initiaux augmentent de façon exponentielle à mesure que les dimensions augmentent. Vous payez pour plus de charpente en acier. Vous payez pour plus de blindage en plomb. Vous payez pour des réseaux de détecteurs plus grands pour couvrir le volume interne étendu. Chaque centimètre ajouté à l"ouverture nécessite une augmentation correspondante du boîtier externe.
Les besoins en énergie des générateurs changent considérablement avec les machines plus grandes. Une plus grande taille de tunnel de scanner de bagages à rayons X augmente la distance que les rayons X doivent parcourir. Un générateur standard de 140 kV fonctionne parfaitement pour une unité de 60 cm sur 40 cm. Si vous passez à une unité de 100 cm sur 100 cm, vous devez mettre à niveau le générateur. Vous aurez besoin d'un générateur de 160 kV ou 180 kV pour assurer une pénétration adéquate de l'acier. Ne pas mettre à niveau le générateur entraîne des images sombres et illisibles.
Dimensions des tunnels | Puissance minimale recommandée du générateur | Pénétration typique de l"acier |
|---|---|---|
50 cm x 30 cm | 140kV | 30mm - 32mm |
60 cm x 40 cm | 140kV ou 160kV | 32mm - 35mm |
100 cm x 100 cm | 160kV ou 180kV | 35mm - 38mm |
150 cm x 150 cm | 180kV ou 200kV | 38mm - 40mm+ |
La compatibilité des logiciels et de la détection des menaces change également en fonction de la taille de la machine. Les machines plus grandes dotées de générateurs kV plus élevés produisent des densités d"image différentes. Les logiciels d"intelligence artificielle s"appuient sur des valeurs de pixels spécifiques pour détecter les menaces. Les outils de manipulation d"images doivent être spécifiquement calibrés pour cette configuration matérielle exacte. Vous ne pouvez pas simplement transférer un logiciel d’une petite machine vers une grande. Les algorithmes nécessitent un réglage pour correspondre à la géométrie spécifique des réseaux de détecteurs.
La consommation électrique et les charges CVC augmentent considérablement. Les plus gros générateurs consomment d’énormes quantités d’électricité. Ils nécessitent des circuits électriques dédiés. Ils émettent une chaleur importante en fonctionnement continu. Votre installation doit gérer cette charge thermique accrue. La mise à niveau de votre point de contrôle peut nécessiter l"installation d"évents de refroidissement dédiés directement au-dessus de la machine. Si la température ambiante augmente trop, le générateur déclenchera un arrêt thermique pour éviter des dommages permanents.
La sélection des dimensions physiques correctes nécessite des mesures précises et une conscience opérationnelle. Vous devez verrouiller vos contraintes physiques avant d"évaluer les fonctionnalités du logiciel ou les spécifications du générateur. Prenez immédiatement les mesures suivantes pour garantir la réussite du processus d’approvisionnement :
Vérifiez et enregistrez quotidiennement la largeur et la hauteur exactes des objets les plus gros qui passent par votre point de contrôle.
Mesurez la largeur, la hauteur et le rayon de braquage de chaque porte, couloir et ascenseur le long de votre chemin d"installation.
Calculez la capacité de charge requise du convoyeur en fonction de la cargaison prévue la plus lourde pour éviter l"épuisement du moteur.
Définissez votre ratio de recherche manuelle acceptable pour éviter de trop spécifier la taille de la machine et de gaspiller de l"espace au sol.
R : La taille standard des points de contrôle de sécurité des aéroports varie de 60 cm sur 40 cm à 65 cm sur 45 cm. Ces dimensions s"adaptent parfaitement aux bagages à main standard, aux sacs pour ordinateur portable et aux lourds manteaux d"hiver tout en maintenant des débits élevés.
R : Oui. Les dimensions sont généralement répertoriées sous forme de largeur par hauteur. Une ouverture de 50 cm sur 30 cm signifie que le dégagement vertical est strictement de 30 cm. Un article rigide doit s’adapter à cette contrainte de hauteur spécifique. Le volume total n"a pas d"importance si la hauteur bloque l"élément.
R : Non. Les tunnels plus grands nécessitent en réalité des générateurs plus puissants pour maintenir la pénétration et la résolution. Les rayons X doivent voyager plus loin. Sans un générateur kV plus élevé, la qualité de l"image se dégradera, ce qui entraînera des numérisations sombres et granuleuses.
R : Vous avez besoin d’un minimum de 2 à 3 cm d’espace libre de tous les côtés de l’objet. Cela empêche l"article de s"accrocher aux lourds rideaux de plomb et empêche les sacs de bloquer les capteurs de suivi internes, évitant ainsi les bourrages de courroie.
R : Le démontage est fortement déconseillé. Cela annule souvent les garanties du fabricant et risque d’endommager l’intégrité du blindage en plomb. Cela nécessite également un recalibrage coûteux en usine lors du remontage. Mesurez toujours vos chemins d’installation au préalable pour éviter cela.
R : La taille du tunnel correspond simplement à l’ouverture vide pour les sacs. Les dimensions externes incluent le boîtier du générateur, les réseaux de détecteurs et un blindage en plomb lourd. L’empreinte externe est nettement plus grande que l’ouverture elle-même.
